Volvo XC40: Sitze und Lenkrad

Manuell verstellbarer Vordersitz

Für einen verbesserten Sitzkomfort wurden die Vordersitze des Fahrzeugs mit verschiedenen Einstellungsmöglichkeiten ausgestattet.

Volvo XC40. Sitze und Lenkrad

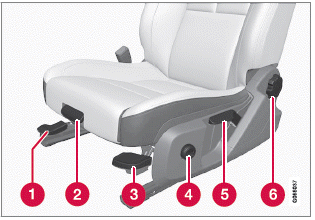

  1. Den richtigen Abstand zum Lenkrad und zu den Pedalen einstellen, indem der Griff angehoben und der Sitz nach vorn/hinten bewegt wird. Überprüfen, ob der Sitz nach der Einstellung verriegelt ist.
  2. Die Länge des Sitzpolsters ändern, indem der Hebel angehoben und gezogen wird, um das Polster von Hand nach vorn oder zurück zu schieben.
  3. Zum Anheben/Absenken der vorderen Sitzpolsterkante pumpende Bewegungen nach oben/unten ausführen.
  4. Die Lendenwirbelstütze durch Drücken der Taste Auf/Ab/Vor/Zurück einstellen.
  5. Zum Anheben/Absenken des Sitzes den Regler wiederholt nach oben/unten führen.
  6. Zum Ändern der Rückenlehnenneigung das Rad drehen.

Volvo XC40. Sitze und Lenkrad

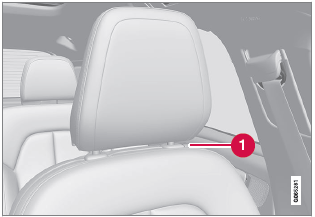

  1. Sie können die Kopfstütze in der Höhe verstellen, indem Sie die Taste drücken und die Stütze dann manuell in die gewünschte Höhe bringen.

WARNUNG Den Fahrersitz vor der Fahrt einstellen, niemals während der Fahrt. Kontrollieren, dass der Sitz ordnungsgemäß verriegelt ist, um Verletzungen bei einem eventuellen starken Abbremsen oder Unfall zu vermeiden.

Themenbezogene Informationen

  • Elektrisch verstellbarer Vordersitz
  • Elektrisch verstellbaren Vordersitz einstellen
  • Position von Sitz und Außenspiegeln speichern
  • Gespeicherte Position von Sitz und Außenspiegeln anwenden
  • Länge des Sitzpolsters am Vordersitz einstellen
  • Lendenwirbelstütze Vordersitz einstellen

Elektrisch verstellbarer Vordersitz

Für einen verbesserten Sitzkomfort wurden die Vordersitze des Fahrzeugs mit verschiedenen Einstellungsmöglichkeiten ausgestattet.

Der elektrisch verstellbare Sitz kann nach vorn/hinten und nach oben/unten verstellt werden. Sie können die Vorderkante des Sitzpolsters erhöhen, absenken und die Neigung der Rückenlehne ändern. Die Lendenwirbelstütze kann nach oben/unten/vorn/hinten verstellt werden. Die Verstellung der Sitzpolsterlänge erfolgt manuell.

Die Einstellung eines Sitzes kann erfolgen, wenn der Motor läuft sowie ohne laufenden Motor innerhalb einer bestimmten Zeit nach dem Entriegeln der Türen. Nach dem Abstellen des Motors kann der Sitz noch eine gewisse Zeit lang verstellt werde

WICHTIG Die elektrisch verstellbare Sitze verfügen über einen Überlastschutz, der ausgelöst wird, wenn einer der Sitze durch einen Gegenstand blockiert wird. Falls dies passieren sollte, entfernen Sie den Gegenstand und bewegen Sie danach den Sitz erneut.

Themenbezogene Informationen

  • Manuell verstellbarer Vordersitz
  • Elektrisch verstellbaren Vordersitz einstellen
  • Position von Sitz und Außenspiegeln speichern
  • Gespeicherte Position von Sitz und Außenspiegeln anwenden
  • Länge des Sitzpolsters am Vordersitz einstellen
  • Lendenwirbelstütze Vordersitz einstellen

Elektrisch verstellbaren Vordersitz einstellen

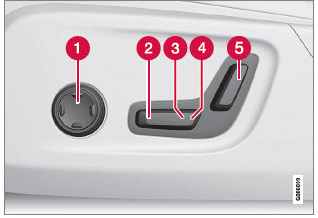

Die gewünschte Sitzposition mithilfe der Schalter am Sitzpolster des Vordersitzes einstellen.

Lendenwirbelstütze durch drücken des Vier-Wege-Schalters aktivieren.

Volvo XC40. Sitze und Lenkrad

  1. Schalter der Lendenwirbelstütze durch Drücken des Vier-Wege-Schalters nach oben/unten/vor/zurück aktivieren und verwenden.
  2. Zum Anheben/Absenken der vorderen Sitzpolsterkante pumpende Bewegungen nach oben/unten ausführen.
  3. Zum Anheben/Absenken des Sitzes den Regler nach oben/unten führen.
  4. Zum Verschieben des Sitzes nach vorn/ hinten den Regler nach vorn/hinten führen.
  5. Zum Ändern der Rückenlehnenneigung den Regler nach vorn/hinten führen.

Es kann jeweils nur eine Bewegung (vor/ zurück/auf/ab) durchgeführt werden.

Die Rückenlehne der Vordersitze kann nicht vollständig nach vorn umgeklappt werden.

Volvo XC40. Sitze und Lenkrad

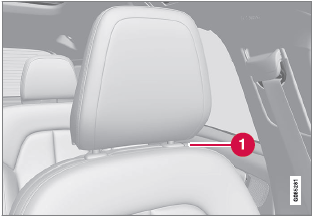

  1. Sie können die Kopfstütze in der Höhe verstellen, indem Sie die Taste drücken und die Stütze dann manuell in die gewünschte Höhe bringen.

Themenbezogene Informationen

  • Manuell verstellbarer Vordersitz
  • Elektrisch verstellbarer Vordersitz
  • Position von Sitz und Außenspiegeln speichern
  • Gespeicherte Position von Sitz und Außenspiegeln anwenden
  • Länge des Sitzpolsters am Vordersitz einstellen
  • Lendenwirbelstütze Vordersitz einstellen

Position von Sitz und Außenspiegeln speichern

Mithilfe der Speichertasten lässt sich die Position des elektrisch betätigten Sitzes und der Außenspiegel speichern.

Mithilfe der Speichertasten lassen sich zwei verschiedene Positionen des elektrisch betätigten Sitzes und der Außenspiegel speichern.

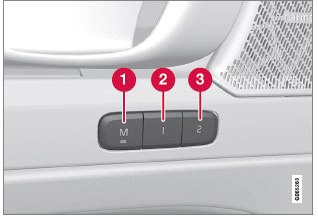

Die Tasten befinden sich an der Innenseite einer oder beider Vordertüren.

Volvo XC40. Sitze und Lenkrad

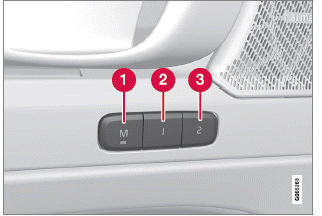

  1. Taste M zum Speichern einer Einstellung.
  2. Speichertaste.
  3. Speichertaste.

Position speichern

1. Bringen Sie Sitz und Außenspiegel in die gewünschte Position.

2. M-Taste drücken und festhalten. Die Lichtanzeige in der Taste leuchtet auf.

3. Drücken Sie innerhalb von drei Sekunden die Taste 1 oder 2 und halten Sie diese gedrückt.

  • Wenn die Position in der ausgewählten Taste gespeichert ist, hören Sie ein Tonsignal, und die Leuchtanzeige in der M-Taste erlischt.

Wird innerhalb von drei Sekunden keine Speichertaste gedrückt, werden keine Einstellungen gespeichert und die Leuchtanzeige der M-Taste erlischt.

Bevor sich eine neue Einstellung speichern lässt, müssen Sitz oder Außenspiegel zunächst wieder verstellt werden.

Themenbezogene Informationen

  • Manuell verstellbarer Vordersitz
  • Elektrisch verstellbarer Vordersitz
  • Elektrisch verstellbaren Vordersitz einstellen
  • Gespeicherte Position von Sitz und Außenspiegeln anwenden
  • Länge des Sitzpolsters am Vordersitz einstellen
  • Lendenwirbelstütze Vordersitz einstellen
  • Winkel der Außenspiegel verstellen

Gespeicherte Position von Sitz und Außenspiegeln anwenden

Mithilfe der Speichertasten lassen sich die gespeicherten Positionen des elektrisch betätigten Sitzes und der Außenspiegel aktivieren.

Gespeicherte Einstellung verwenden

Volvo XC40. Sitze und Lenkrad

Sie können eine gespeicherte Einstellung bei geöffneter oder bei geschlossener Vordertür aktivieren:

Bei geöffneter Vordertür

  • Drücken kurz Sie eine der Speichertasten 1 (2) oder 2 (3). Elektrisch verstellbarer Sitz und Seitenspiegel werden in die Position gebracht, die unter der gedrückten Speichertaste abgelegt ist.

Bei geschlossener Vordertür

  • Halten Sie eine der Speichertasten 1 (2) oder 2 (3) gedrückt, bis Sitz und Außenspiegel die gespeicherte Position eingenommen haben.

Wird die Speichertaste während des Vorgangs losgelassen, stoppt die Bewegung von Sitz und Außenspiegeln.

WARNUNG

  • Da sich die Vordersitze auch bei ausgeschalteter Zündung verstellen lassen, sollten Sie Kinder grundsätzlich nicht unbeaufsichtigt im Fahrzeug lassen.
  • Durch Drücken einer beliebigen Taste zur Sitzverstellung lässt sich die Sitzbewegung jederzeit stoppen.
  • Verstellen Sie den Sitz grundsätzlich nicht während der Fahrt.
  • Achten Sie darauf, dass sich nichts unter den Sitzen befindet, während Sie diese verstellen.

Themenbezogene Informationen

  • Manuell verstellbarer Vordersitz
  • Elektrisch verstellbarer Vordersitz
  • Elektrisch verstellbaren Vordersitz einstellen
  • Position von Sitz und Außenspiegeln speichern
  • Länge des Sitzpolsters am Vordersitz einstellen
  • Lendenwirbelstütze Vordersitz einstellen
  • Winkel der Außenspiegel verstellen

Länge des Sitzpolsters am Vordersitz einstellen

Damit Sie es auch wirklich ganz bequem haben, lässt sich das Sitzpolster in der Länge verstellen.

Volvo XC40. Sitze und Lenkrad

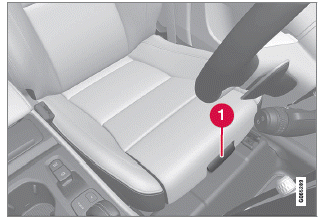

Schalter zur Längenverstellung des Sitzpolsters.

1. Führen Sie den Griff 1 vorn am Sitz nach oben.

2. Stellen Sie die gewünschte Länge des Sitzpolsters ein.

3. Lassen Sie den Griff los und achten Sie darauf, dass das Sitzpolster in der gewünschten Stellung einrastet.

Themenbezogene Informationen

  • Manuell verstellbarer Vordersitz
  • Elektrisch verstellbarer Vordersitz
  • Elektrisch verstellbaren Vordersitz einstellen
  • Position von Sitz und Außenspiegeln speichern
  • Gespeicherte Position von Sitz und Außenspiegeln anwenden
  • Lendenwirbelstütze Vordersitz einstellen

Lendenwirbelstütze Vordersitz einstellen

Die Lendenwirbelstütze wird mithilfe der Schalter an der Seite des Sitzpolsters eingestellt.

Volvo XC40. Sitze und Lenkrad

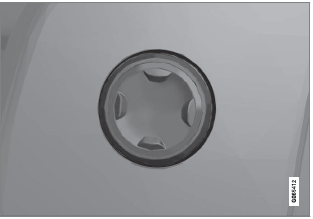

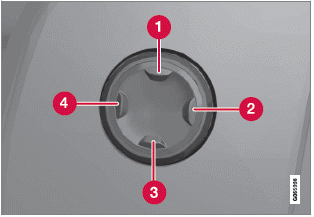

Seitlich am Sitzpolster angebrachter Vierwegeschalter.

Die Vier-Wege-Lendenwirbelstütze wird mit dem (runden) Vierwegeschalter, der sich auf der Innenseite des Sitzpolsters befindet, eingestellt.

Die Lendenwirbelstütze lässt sich vorwärts und rückwärts sowie aufwärts und abwärts verstellen.

Lendenwirbelstütze einstellen

Volvo XC40. Sitze und Lenkrad

  • Drücken Sie die Auf-/Ab-Taste des Vierwegeschalters nach oben 1 bzw. unten 3 , um die Lendenwirbelstütze nach oben/unten zu verstellen.
  • Drücken Sie die vordere Taste 4 am 4- Wege-Schalter, um die Lendenwirbelstütze zu verstärken.
  • Drücken Sie die hintere Taste 2 am 4- Wege-Schalter, um die Lendenwirbelstütze zu reduzieren.

Themenbezogene Informationen

  • Manuell verstellbarer Vordersitz
  • Elektrisch verstellbarer Vordersitz
  • Elektrisch verstellbaren Vordersitz einstellen
  • Position von Sitz und Außenspiegeln speichern
  • Gespeicherte Position von Sitz und Außenspiegeln anwenden
  • Länge des Sitzpolsters am Vordersitz einstellen

Rückenlehnen im Fond umklappen

Die Rückenlehnen im Fond sind in zwei Teile eingeteilt. Die beiden Teile können separat umgeklappt werden.

WARNUNG

  • Vor dem Losfahren den Sitz einstellen und arretieren. Gehen Sie bei der Einstellung des Sitzes vorsichtig vor. Ein unkontrolliertes oder unvorsichtiges Einstellen kann zu Klemmverletzungen führen.
  • Beim Verladen langer Gegenstände sind diese stets so zu verzurren, dass sie auch bei abruptem Bremsen kein Verletzungsrisiko darstellen.
  • Stellen Sie beim Be- und Entladen des Fahrzeugs stets den Motor ab und betätigen Sie die Feststellbremse.
  • Bringen Sie bei Fahrzeugen mit Automatikgetriebe den Wählhebel in Stellung P, damit nicht aus Versehen eine andere Schaltstellung eingelegt werden kann.

WICHTIG Wenn die Rückenlehne umgeklappt werden soll, darf kein Gegenstand im Fond liegen.

Auch die Sicherheitsgurte dürfen nicht angelegt sein. Anderenfalls besteht die Gefahr für Schäden an den Sitzbezügen im Fond.

WICHTIG Vor dem Umklappen des Sitzes die Armlehne des mittleren Sitzplatzes hochklappen.

Die Durchladeluke zum Umklappen im Fond muss geschlossen sein.

ACHTUNG Um ein vollständiges Umklappen der hinteren Rückenlehnen zu ermöglichen, müssen ggf. die Vordersitze vorgeschoben und/oder die Rückenlehnen aufrechter gestellt werden.

Rückenlehne umklappen

Ein Umklappen der Rückenlehne ist nur möglich, wenn das Fahrzeug steht und mindestens eine Hintertür geöffnet ist.

Volvo XC40. Sitze und Lenkrad

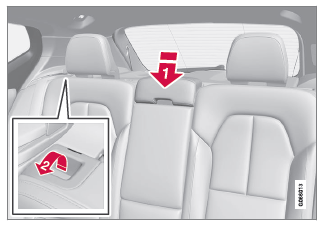

Kontrollieren, dass sich keine Personen oder Gegenstände auf den Rücksitzen befinden.

  1. Die Kopfstütze des mittleren Sitzplatzes manuell umklappen.
  2. Den Handgriff, der sich an der Rückenlehne des linken bzw. rechten Rücksitzes befindet, nach vorne ziehen, um den linken bzw. rechten Teil des Rücksitzes umzulegen.

3. Die Rückenlehne wird entriegelt und ist dann manuell in die horizontale Stellung zu bringen.

Rückenlehne hochklappen

Das Hochklappen der Rückenlehne in die aufrechte Position erfolgt von Hand:

1. Rückenlehne nach oben/unten bewegen.

2. Mit dem Rücken bis zum Einrasten der Sperre weiterdrücken.

3. Die Kopfstütze manuell zurückklappen.

4. Bei Bedarf die Höhe der mittleren Kopfstütze einstellen.

WARNUNG Wenn die Rückenlehne zurückgeklappt wurde, darf die rote Markierung nicht länger sichtbar sein. Wenn sie nach wie vor sichtbar ist, wurde die Rückenlehne nicht arretiert.

WARNUNG Stellen Sie nach dem Hochklappen sicher, dass die Rückenlehnen und Kopfstützen im Fond ordentlich arretiert sind.

Wenn sich Mitfahrer im Fond befinden, müssen die Kopfstützen der äußeren Plätze grundsätzlich aufgestellt sein.

Themenbezogene Informationen

  • Kopfstützen im Fond einstellen
  • Geheimverriegelung
  • Privatverriegelung (Private Locking) aktivieren und deaktivieren

Kopfstützen im Fond einstellen

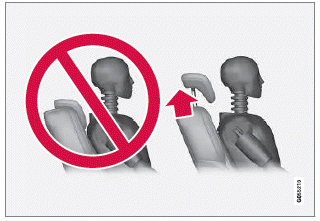

Stellen Sie die Kopfstütze am mittleren Sitzplatz auf die Körpergröße des Insassen ein.

Für eine bessere Sicht nach hinten können Sie die Kopfstützen der Außenplätze umklappen.

Einstellung der Kopfstütze für den mittleren Sitzplatz

Volvo XC40. Sitze und Lenkrad

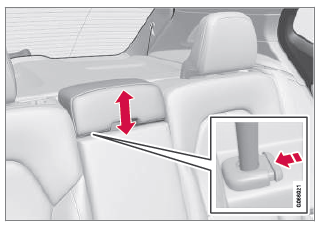

Passen Sie die Kopfstütze des mittleren Rücksitzes so an die Körpergröße an, dass nach Möglichkeit der ganze Hinterkopf aufliegt. Die Kopfstütze manuell in die gewünschte Höhe schieben.

Volvo XC40. Sitze und Lenkrad

Den Knopf drücken (siehe Abbildung) und die Kopfstütze gleichzeitig vorsichtig herunterdrücken, um sie in ihre unterste Stellung zu bringen.

WARNUNG Die Kopfstütze des mittleren Sitzplatzes sollte sich in der untersten Stellung befinden, wenn der mittlere Sitzplatz nicht belegt ist. Wenn sich eine Person auf dem mittleren Sitzplatz befindet, muss die Höhe der Kopfstütze so an die Körpergröße dieser Person angepasst sein, dass die Kopfstütze nach Möglichkeit deren gesamten Hinterkopf bedeckt.

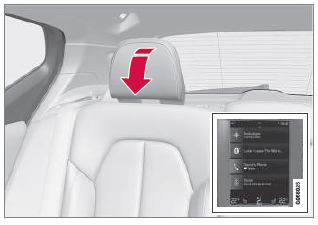

Kopfstützen der äußeren Sitze des Rücksitzes über das Center Display herunterklappen

Die äußeren Kopfstützen können in der Funktionsansicht des Center Displays umgelegt werden.

Die Kopfstütze lässt sich in Zündstellung 0 umklappen.

Volvo XC40. Sitze und Lenkrad

Volvo XC40. Sitze und Lenkrad Tippen Sie die Taste Kopfstütze umklappen an, um das Umklappen zu aktivieren oder zu deaktivieren.

Die Kopfstütze manuell zurückbewegen, bis ein Klicken zu hören ist.

WARNUNG Klappen Sie die Kopfstützen der äußeren Sitzplätze nicht um, wenn sich Personen im Fond befinden.

WARNUNG Die Kopfstützen müssen sich nach dem Hochklappen in der arretierten Stellung befinden.

Themenbezogene Informationen

  • Rückenlehnen im Fond umklappen

Lenkrad-Bedienelemente und Signalhorn

Am Lenkrad befinden sich das Signalhorn sowie Bedienelemente für u. a. Fahrerassistenzsysteme und Sprachsteuerung.

Volvo XC40. Sitze und Lenkrad

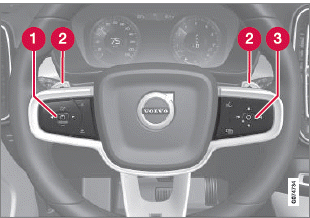

Tastenfelder und Schaltwippen am Lenkrad.

  1. Steuerung Fahrerassistenzsysteme.
  2. Schaltwippe zum manuellen Schalten beim Automatikgetriebe.
  3. Bedienfeld für Sprachsteuerung sowie Handhabung von Menüs, Meldungen und Telefon.

Signalhorn

Volvo XC40. Sitze und Lenkrad

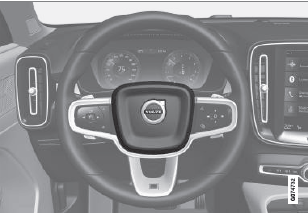

Das Signalhorn befindet sich in der Mitte des Lenkrads.

Themenbezogene Informationen

  • Lenkradschloss
  • Lenkrad einstellen

Lenkradschloss

Das Lenkradschloss erschwert die Lenkung des Fahrzeugs, zum Beispiel bei nicht erlaubter Entwendung. Beim Ent- bzw. Verriegeln des Lenkschlosses kann ein mechanisches Geräusch zu hören sein.

Lenkradschloss aktivieren

Das Lenkradschloss wird aktiviert, wenn der Motor abgestellt ist und das Fahrzeug von außen verriegelt wird. Wenn das Fahrzeug unverriegelt verlassen wird, aktiviert sich das Lenkradschloss nach einiger Zeit automatisch.

Lenkradschloss deaktivieren

Das Lenkradschloss wird deaktiviert, wenn das Fahrzeug von außen entriegelt wird.

Wenn das Fahrzeug nicht verriegelt ist, reicht es aus, dass sich der Transponderschlüssel im Fahrzeuginnenraum befindet und dass das Fahrzeug gestartet wird, damit das Lenkradschloss deaktiviert wird.

Themenbezogene Informationen

  • Lenkrad-Bedienelemente und Signalhorn
  • Lenkrad einstellen

Lenkrad einstellen

Das Lenkrad kann in verschiedene Stellungen gebracht werden.

Volvo XC40. Sitze und Lenkrad

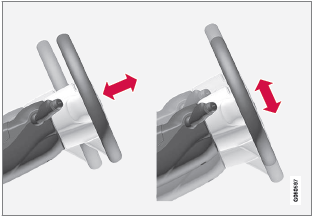

Das Lenkrad lässt sich in der Tiefe und in der Höhe verstellen.

WARNUNG Das Lenkrad vor dem Losfahren verstellen und arretieren. Das Lenkrad darf keinesfalls während der Fahrt verstellt werden.

Volvo XC40. Sitze und Lenkrad

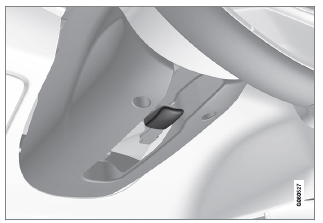

Hebel für die Lenkradverstellung.

1. Den Hebel nach vorn bewegen, um das Lenkrad freizugeben.

2. Das Lenkrad in die passende Stellung stellen.

3. Den Hebel zurückziehen, um das Lenkrad zu fixieren. Wenn sich der Hebel nur schwer bewegen lässt, das Lenkrad etwas drücken oder heben, und gleichzeitig den Hebel zurückführen.

Themenbezogene Informationen

  • Lenkradschloss
  • Lenkrad-Bedienelemente und Signalhorn
  • Elektrisch verstellbaren Vordersitz einstellen
  • Geschwindigkeitsabhängiger Lenkwiderstand

    WEITERLESEN:

     Klima

     Klimaanlage

    Das Fahrzeug ist mit elektronischer Klimatisierung ausgestattet. Die Klimaanlage kühlt, heizt oder entfeuchtet die Luft im Fahrzeuginnenraum. Alle Funktionen der Klimaanlage werden über das Cen

     CleanZone

    Die Funktion CleanZone kontrolliert und zeigt an, ob alle Voraussetzungen für eine gute Luftqualität im Innenraum vorhanden sind oder nicht. Die Anzeige erscheint in der Ansicht Klima des Ce

    SEHEN SIE MEHR:

     BMW X1. Personenwarnung mit City- Anbremsfunktion

    Prinzip Das System kann helfen, Unfälle mit Fußgängern zu vermeiden. Das System warnt im Stadtgeschwindigkeitsbereich vor möglicher Kollisionsgefahr mit Fußgängern und beinhaltet eine Anbremsfunktion. Das System wird über die Kamera im Bereich des Innenspiegels gesteuert. Allgemein Das Syste

     BMW X1. Airbags

    Frontairbag, Fahrer Frontairbag, Beifahrer Kopfairbag Seitenairbag Frontairbags Frontairbags schützen den Fahrer und Beifahrer bei einem Frontalaufprall, bei dem der Schutz von Sicherheitsgurten alleine nicht mehr ausreichen würde. Seitenairbag Der Seitenairbag stützt bei einem Seitenaufp

    Handbücher für Autos


    Neu | Top | Sitemap | Suchen | © 2021 www.k1suvde.com 0.0196
