DS 7 Crossback: Aufladen der Antriebsbatterie (Hybrid)

Um das Fahrzeug vollständig aufzuladen, führen Sie den Ladevorgang ohne Unterbrechung aus, bis der Ladevorgang automatisch endet. Das Laden kann unverzügliches Laden oder verzögertes Laden sein.

Verzögertes Laden wird über den Touchscreen oder die App MyDS eingestellt.

Aus Sicherheitsgründen lässt sich das Fahrzeug nicht starten, solange das Ladekabel noch im Ladeanschluss des Fahrzeugs steckt. Es wird eine Warnung auf dem Kombiinstrument angezeigt.

Der Ladevorgang wird auf dem Kombiinstrument angezeigt. Nachdem das Kombiinstrument in den Standby-Modus gegangen ist, kann diese Information wieder angezeigt werden, indem das Fahrzeug entriegelt wird oder eine Tür geöffnet wird.

Der Ladevorgang kann auch über die App MyDS überwacht werden.

Zusätzliche Informationen zum Thema Fernbedienbare Funktionen finden Sie im entsprechenden Abschnitt.

Vorsichtsmaßnahmen

Hybridfahrzeuge wurden gemäß den Empfehlungen der ICNIRP (International Commission on Non-Ionizing Radiation Protection - 1998 Guidelines) bezüglich Grenzwerten für elektromagnetische Felder entwickelt.

Träger von Herzschrittmachern oder ähnlichen Geräten sollten einen Arzt konsultieren, um sich über anzuwendende Sicherheitsmaßnahmen zu informieren, oder den Hersteller ihres implantierten elektronischen Medizinprodukts kontaktieren, um sicherzustellen, dass ein Funktionieren in einer Umgebung gemäß den ICNIRP-Richtlinien gewährleistet ist.

Im Zweifelsfall

Während des Ladevorgangs sollten Sie sich nicht im Fahrzeug, in der Nähe des Fahrzeuges, des Ladekabels oder der Ladestation aufhalten; auch nicht für kurze Zeit.

Vor dem Aufladen

Je nach Kontext:

► Lassen Sie von einer Fachkraft überprüfen, dass das verwendete Bordnetz den geltenden Standards entspricht und mit dem Fahrzeug kompatibel ist.

► Lassen Sie den zugehörigen Hausanschluss oder die mit dem Fahrzeug kompatible Schnellladestation (Wallbox) von einer Elektrofachkraft installieren.

Verwenden Sie das Ladekabel, welches mit dem Fahrzeug geliefert wurde.

(Während des Ladevorgangs)

Führen Sie keine Arbeiten im Motorraum durch.

  • Einige Bereiche können sehr heiß sein, selbst eine Stunde nach Abschluss des Ladevorgangs. Es besteht Verbrennungsgefahr!
  • Der Lüfter kann jederzeit anlaufen. Es besteht die Gefahr von Schnittverletzungen oder Strangulation!

Nach dem Aufladen

Stellen Sie sicher, dass die Ladeklappe geschlossen ist.

Lassen Sie das Kabel nicht am Hausanschluss angeschlossen (bei Kontakt mit Wasser oder Eintauchen in Wasser besteht die Gefahr eines Kurzschlusses oder eines Stromschlags!

Ladevorgang

Anschluss

► Prüfen Sie vor dem Aufladen, dass sich der Gangwahlschalter im Modus P befindet und die Zündung ausgeschaltet ist, andernfalls ist das Aufladen nicht möglich.

► Öffnen Sie die Ladeklappe durch Drücken des Drucktasters und prüfen Sie, dass sich keine Fremdkörper am Ladeanschluss befinden.

Die Kontrollleuchtenleiste in der Ladeklappe leuchtet weiß auf.

Aufladen am Hausanschluss (Modus 2)

DS 7 Crossback. Praktische Tipps

DS 7 Crossback. Praktische Tipps

► Verbinden Sie zuerst das Ladekabel vom Steuergerät zum Hausanschluss.

Wenn die Verbindung hergestellt ist, leuchten alle Kontrollleuchten des Steuergeräts auf, danach leuchtet nur die Kontrollleuchte POWER dauerhaft grün.

► Entfernen Sie die Schutzabdeckung vom Ladestecker.

► Stecken Sie den Ladestecker in den Ladeanschluss.

Der Beginn des Ladevorgangs wird durch das Blinken der grünen Kontrollleuchtenleiste in der Ladeklappe und das Blinken der Kontrollleuchte CHARGE in grün auf dem Steuergerät bestätigt.

Wenn dies nicht der Fall ist, hat der Ladevorgang nicht begonnen; starten Sie das Verfahren erneut und überprüfen Sie dabei, ob alle Anschlüsse korrekt sind.

Die rote Kontrollleuchte in der Ladeklappe leuchtet auf, um zu bestätigen, dass der Ladestecker verriegelt ist.

Schnellladung (Modus 3)

DS 7 Crossback. Praktische Tipps

► Befolgen Sie die Bedienungsanleitung der Schnellladestation (Wallbox).

► Entfernen Sie die Schutzabdeckung vom Ladestecker.

► Stecken Sie den Ladestecker in den Ladeanschluss.

Der Start des Ladevorgangs wird durch das Blinken der grünen Kontrollleuchtenleiste in der Ladeklappe bestätigt.

Wenn dies nicht der Fall ist, hat der Ladevorgang nicht begonnen; starten Sie das Verfahren erneut und überprüfen Sie dabei, ob alle Anschlüsse korrekt sind.

Die rote Kontrollleuchte in der Ladeklappe leuchtet auf, um zu bestätigen, dass der Ladestecker verriegelt ist.

Trennung

DS 7 Crossback. Praktische Tipps

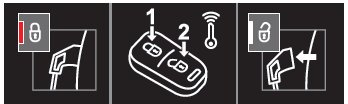

Vor dem Trennen des Ladesteckers vom Ladeanschluss:

► Wenn das Fahrzeug entriegelt ist, verriegeln und entriegeln Sie es.

► Wenn das Fahrzeug verriegelt ist, entriegeln Sie es.

Die rote Kontrollleuchte in der Ladeklappe erlischt, um zu bestätigen, dass der Ladestecker entriegelt ist.

► Entfernen Sie den Ladestecker innerhalb von 30 Sekunden.

Aufladen am Hausanschluss (Modus 2)

Das Ende des Ladevorgangs wird durch ein ununterbrochenes Aufleuchten der grünen Kontrollleuchte CHARGE am Steuergerät und durch ein ununterbrochenes Aufleuchten der grünen Kontrollleuchtenleiste in der Ladeklappe bestätigt.

► Entfernen Sie nach dem Trennen die Schutzabdeckung vom Stecker und schließen Sie die Ladeklappe.

► Trennen Sie das Ladekabel des Steuergeräts vom Hausanschluss.

Schnellladung (Modus 3)

Das Ende des Ladevorgangs wird durch die Schnellladestation (Wallbox) und durch das ununterbrochene Aufleuchten der grünen Kontrollleuchtenleiste in der Ladeklappe bestätigt.

► Hängen Sie den Ladestecker nach dem Trennen wieder in die Ladestation und schließen Sie die Ladeklappe.

Verzögertes Laden

Standardmäßig beginnt der Ladevorgang, sobald der Ladestecker angeschlossen ist. Verzögertes Laden kann programmiert werden.

Einstellungen

► Wählen Sie im Menü Hybrid auf dem Touchscreen die Registerkarte Ladung aus.

► Stellen Sie die Startzeit des Ladevorgangs ein.

► Drücken Sie auf OK.

Die Programmierung wird im System gespeichert.

Die Funktion Verzögertes Laden kann auch mithilfe eines Smartphones über die App MyDS programmiert werden.

Zusätzliche Informationen zum Thema Fernbedienbare Funktionen finden Sie im entsprechenden Abschnitt.

Aktivierung

► Schließen Sie das Fahrzeug an das gewünschte Ladesystem an.

► Drücken Sie diese Taste in der Ladeklappe innerhalb von einer Minute, um das System zu aktivieren (bestätigt durch Aufleuchten der Kontrollleuchtenleiste in Blau).
