Range Rover Evoque: Sicherungen

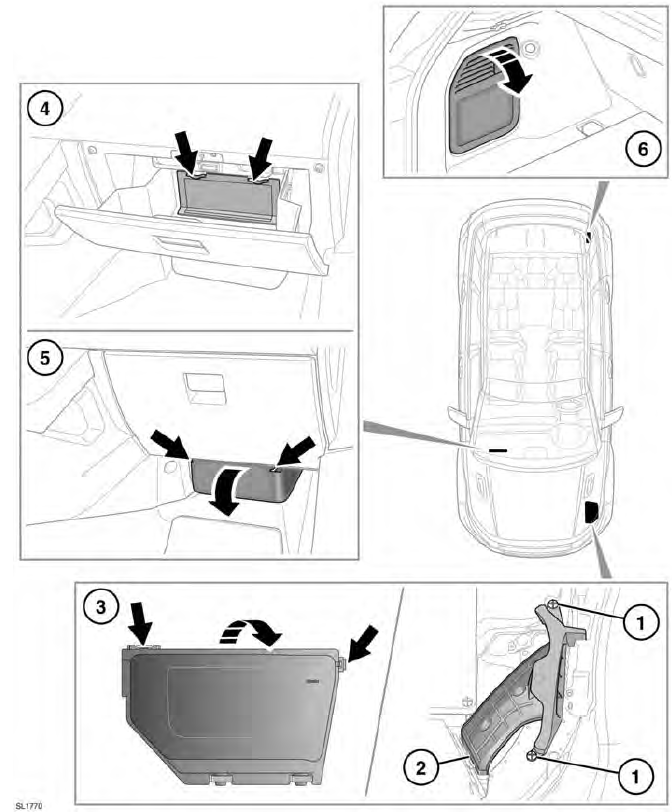

EINBAULAGE DER SICHERUNGSKÄSTEN

Range Rover Evoque. Sicherungen

Beim Abnehmen eines Sicherungskastendeckels ist es wichtig, den Kasten vor Feuchtigkeit zu schützen und den Deckel so früh wie möglich wieder einzubauen.

Motorraum - Zugang zum Sicherungskasten:

1. Die zwei Kunststoff-Befestigungselemente abnehmen.

2. Den Schlauch zum Lösen vom Luftbehälter nach oben ziehen.

3. Die Laschen entriegeln. Der Sicherungskasten kann nun geöffnet werden.

Nummer und Position der Motorraum-Sicherungen sind auf der Innenseite des Sicherungskastendeckels angegeben.

Fahrgastraum - Zugang zum Sicherungskasten: Es gibt zwei Abdeckungen.

4. Für den Zugang zum oberen Teil das Handschuhfach öffnen und die Abdeckung von der Auskleidung des Handschuhfachs entfernen.

Ein Hinweisschild auf der Abdeckung zeigt die geschützten Schaltkreise sowie die Lage der Sicherungen.

5. Für den Zugang zum unteren Teil die untere Abdeckung abnehmen.

Kofferraum - Zugang zum Sicherungskasten:

6. Die Blende von der linken Seitenverkleidung des Kofferraums abnehmen.

SICHERUNGSWECHSEL

Das Zündsystem und den betroffenen Stromkreis vor dem Erneuern einer Sicherung stets ausschalten.

Von Land Rover zugelassene Ersatzsicherungen des gleichen Nennwerts und des gleichen Typs bzw. Sicherungen mit korrekter Spezifikation verwenden. Der Einbau einer falschen Sicherung kann Schäden an der Fahrzeugelektrik und einen Brand verursachen.

Falls die Ersatzsicherung nach dem Einbau durchbrennt, ist das System von einem Vertragspartner bzw. autorisierten Servicebetrieb zu prüfen.

Hinweis: Land Rover empfiehlt, Relais nur von qualifizierten Personen erneuern zu lassen.

Die Pinzette für den Ausbau von Sicherungen befindet sich im Fahrgastraum-Sicherungskasten.

Mit der Pinzette den Kopf der Sicherung greifen und die Sicherung herausziehen. Die Sicherung ist durchgebrannt und muss ausgetauscht werden, wenn der Draht im Inneren der Sicherung gebrochen ist.

Der Fahrgastraum-Sicherungskasten enthält einige Ersatzsicherungen. Zu Einzelheiten siehe das Etikett des Sicherungskastens.

MOTORRAUMSICHERUNGSKASTEN

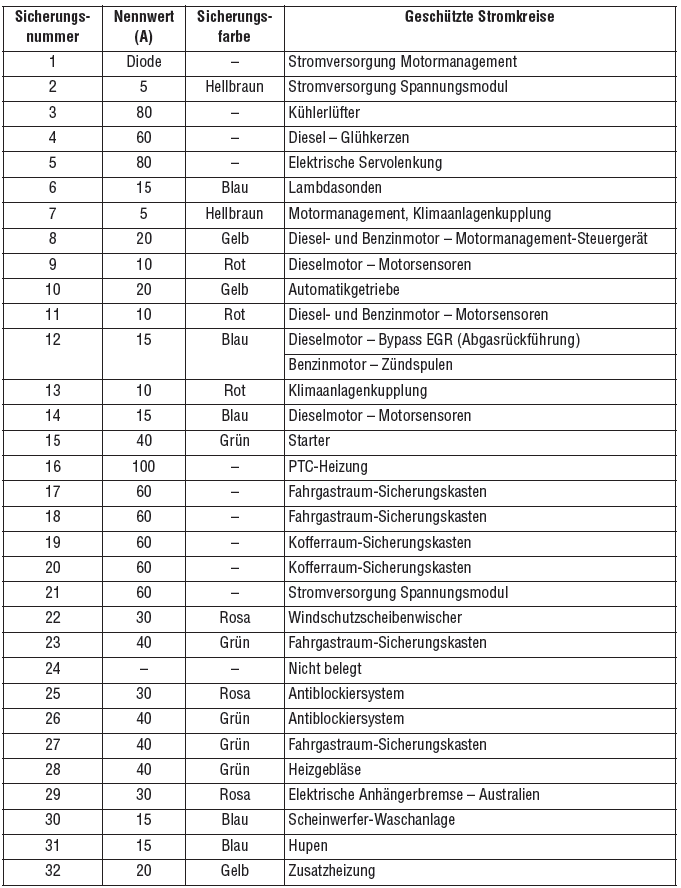

Range Rover Evoque. MOTORRAUMSICHERUNGSKASTEN

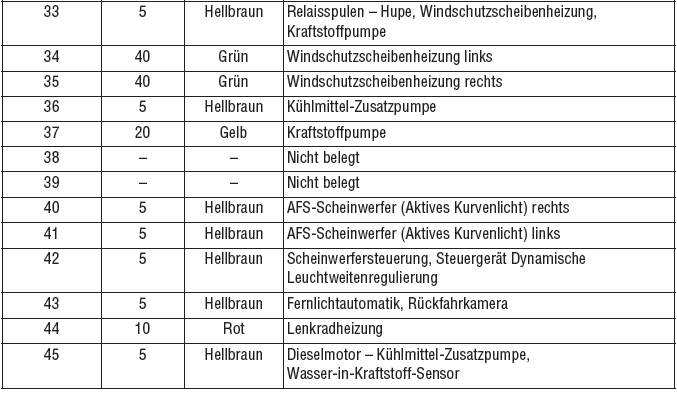

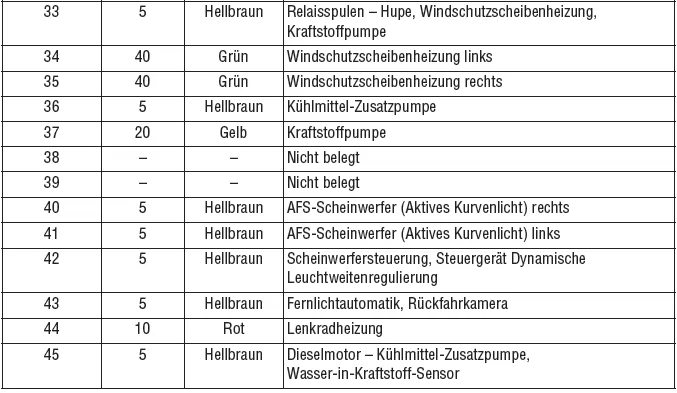

Range Rover Evoque. MOTORRAUMSICHERUNGSKASTEN

FAHRGASTRAUM-SICHERUNGSKASTEN

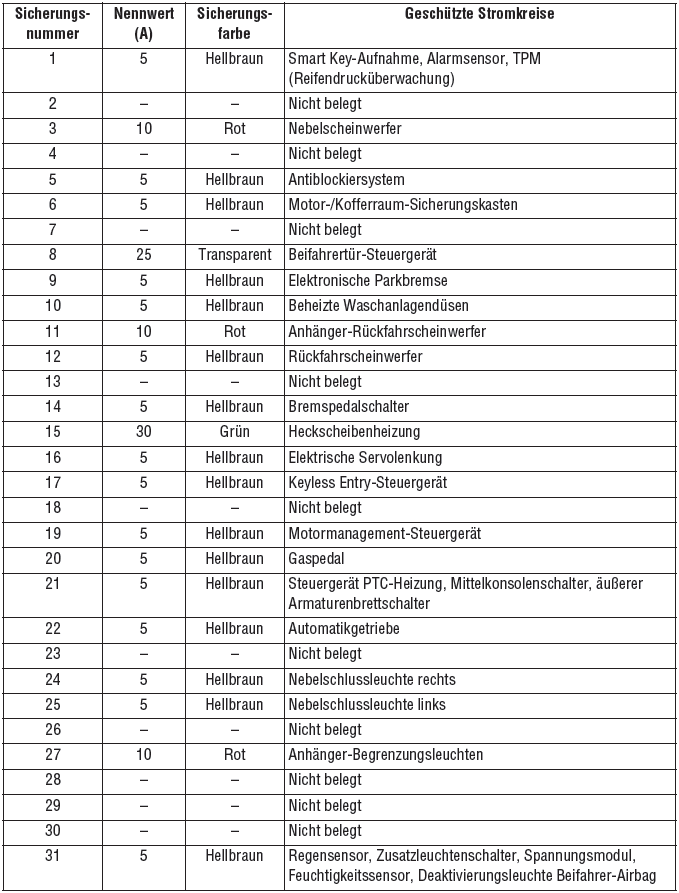

Range Rover Evoque. FAHRGASTRAUM-SICHERUNGSKASTEN

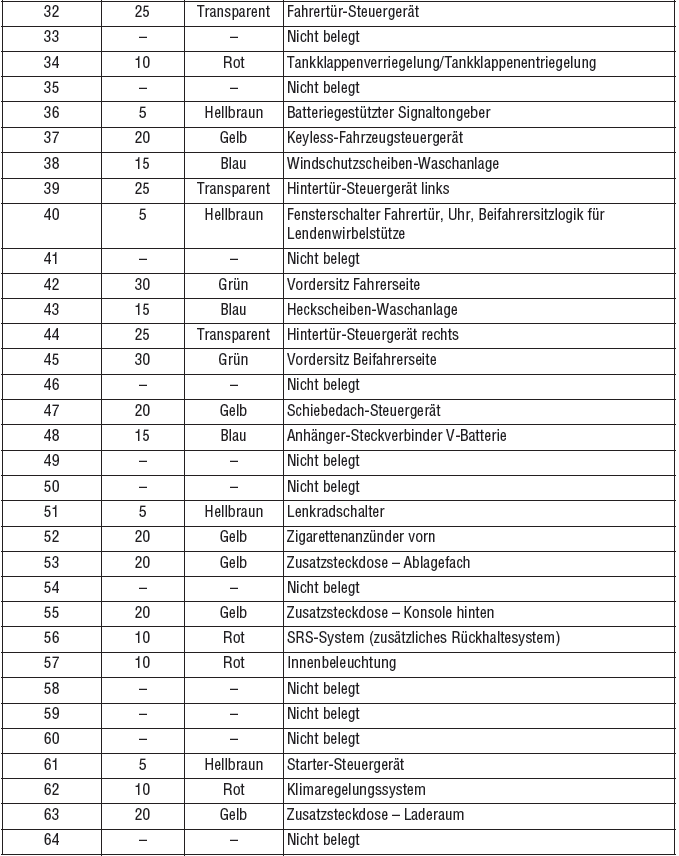

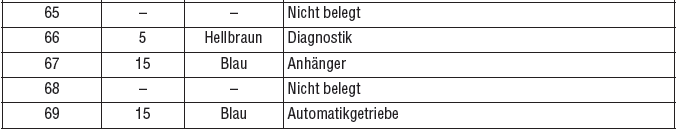

Range Rover Evoque. FAHRGASTRAUM-SICHERUNGSKASTEN

KOFFERRAUM-SICHERUNGSKASTEN

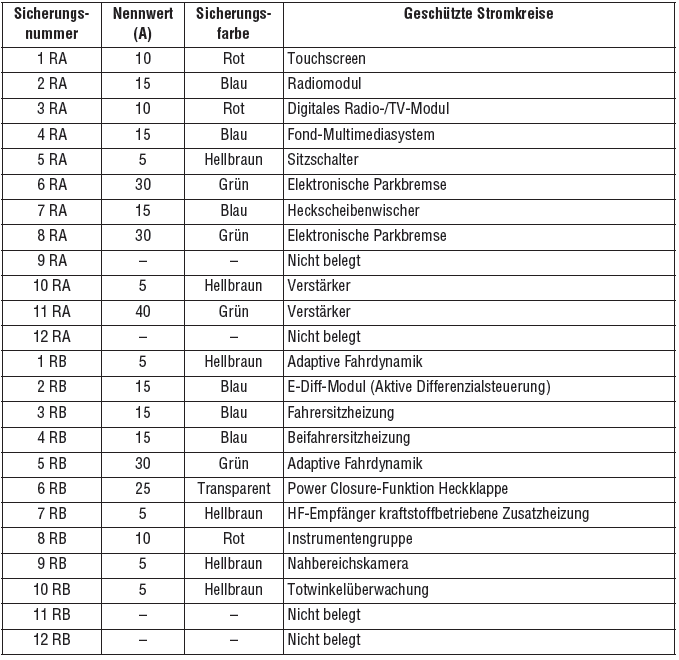

Range Rover Evoque. KOFFERRAUM-SICHERUNGSKASTEN
