Skoda Karoq: Fahrerinformationssystem. Kombi-Instrument

Analoges Kombi-Instrument

Übersicht

Übersicht des Kombi-Instruments

1. Drehzahlmesser mit Kontrollleuchten
2. Display
3. Geschwindigkeitsmesser mit Kontrollleuchten
4. Leiste mit Kontrollleuchten
5. Multifunktionstaste:

• Uhrzeit einstellen
• Kilometerzähler (trip) zurückstellen
• Fahrstrecke und Tage bis zum nächsten Service- Termin anzeigen

6. Kühlmitteltemperaturanzeige
7. Kraftstoffvorratsanzeige

HINWEIS

Gefahr einer schwerwiegenden Beschädigung des Motors sowie der Abgasanlage!

• Niemals den Kraftstoffbehälter ganz leerfahren!

Bei verschlechterten Sichtverhältnissen und ausgeschaltetem Abblendlicht wird die Helligkeit der Beleuchtung des Kombi-Instruments verringert, um den Fahrer darauf hinzuweisen, das Licht einzuschalten.

Displayübersicht

Ausstattungsabhängig werden folgende Informationen im Display angezeigt.

1. Uhrzeit
2. Eingelegter Gang / Gangempfehlung Ferner je nach Fahrzeugausstattung:

• Himmelsrichtungsanzeige
• Wählhebelstellungen des automatischen Getriebes
• Erkannte Verkehrszeichen

3. Menü, Kontrollleuchten und Informationen
4. Außentemperatur oder - niedrige Außentemperatur
5. Insgesamt zurückgelegte Fahrstrecke
6. Trip - zurückgelegte Fahrstrecke nach dem Zurückstellen des Speichers

Übersicht der Hauptmenüpunkte

• Fahrdaten
• Assistenten - Assistenzsysteme aktivieren/deaktivieren
• Navigation - z. B. Fahrempfehlungen, Kompass, Zielliste anzeigen
• Audio - Radio und Medien bedienen
• Telefon - Anrufliste, eingehenden Anruf annehmen oder ablehnen
• Fahrzeug - Fahrzeugzustand
• Laptimer - Stoppuhr

Bedienung

Bedienung über das Multifunktionslenkrad

1. Drehen - zwischen Menüpunkten wechseln / Werte einstellen Drücken - Menüpunkt bestätigen

Drücken - im Menü um eine Ebene höher zurückkehren Halten - Hauptmenü anzeigen

Drücken - vorheriges Menü anzeigen (soweit eines gewählt wurde) / Menü Telefon anzeigen

Einstellungen

Sprache einstellen

Die Einstellung der Sprache erfolgt im Infotainment im Menü

Kilometerzähler zurückstellen

Die Taste im Kombi-Instrument kurz drücken.

Uhrzeit einstellen

Die Taste im Kombi-Instrument halten, bis im Display der Menüpunkt Uhrzeit angezeigt wird.

Die Taste loslassen, im Display wird die Stundeneinstellung angezeigt.

Die Taste wiederholt drücken und die Stunden einstellen.

4 s warten, im Display wird die Minuteneinstellung angezeigt.

Die Taste wiederholt drücken und die Minuten einstellen.

4 s warten, im Display wird die Ausgangseinstellung angezeigt.

Die Einstellung der Uhrzeit erfolgt auch im Infotainment im Menü

Helligkeit der Beleuchtung des Kombi-Instruments einstellen

Die Helligkeit der Instrumentenbeleuchtung wird automatisch in Abhängigkeit der gegebenen Lichtverhältnisse angepasst.

Die Einstellung der Helligkeit der Instrumentenbeleuchtung erfolgt bei eingeschaltetem Abblendlicht im Infotainment im folgenden Menü:

Oder:

Digitales Kombi-Instrument

Übersicht

Übersicht des Kombi-Instruments

1. Leiste mit Kontrollleuchten
2. Kühlmitteltemperaturanzeige
3. Kraftstoffvorratsanzeige
4. Display
5. Zusätzliche Informationen
6. Zentraler Displaybereich

HINWEIS

Gefahr einer schwerwiegenden Beschädigung des Motors sowie der Abgasanlage!

• Niemals den Kraftstoffbehälter ganz leerfahren!

Übersicht der Hauptmenüpunkte

• Fahrdaten
• Assistenten - Assistenzsysteme aktivieren/deaktivieren
• Navigation - z. B. Fahrempfehlungen, Kompass, Zielliste anzeigen
• Audio - Radio und Medien bedienen
• Telefon - Anrufliste, eingehenden Anruf annehmen oder ablehnen
• Fahrzeug - Fahrzeugzustand
• Laptimer - Stoppuhr

Bedienung

1. Drehen - zwischen Menüpunkten wechseln / Werte einstellen / Kartenmaßstab manuell ändern

Drücken - Menüpunkt bestätigen

Drehen und drücken -automatische Änderung des Kartenmaßstabs einschalten

Drücken - im Menü um eine Ebene höher zurückkehren

Halten - Hauptmenü anzeigen

Drücken - Variante der Displaydarstellung wechseln

Halten - Menü der Vorwahl-Optionen mit zusätzlichen Informationen anzeigen

Einstellungen

Sprache einstellen

Die Einstellung der Sprache erfolgt im Infotainment im Menü

Kilometerzähler im Kombi-Instrument zurückstellen

• Den Menüpunkt Trip im Menü im Display des Kombi- Instruments wählen.

1. Drehen - Angabe wählen

Drücken - Angabe bestätigen

Halten - Zähler zurückstellen

Uhrzeit einstellen

Die Einstellung der Uhrzeit erfolgt im Infotainment im Menü

Helligkeit der Beleuchtung des Kombi-Instruments einstellen

Die Helligkeit wird automatisch in Abhängigkeit der gegebenen Lichtverhältnisse angepasst.

Die Helligkeitseinstellung erfolgt bei eingeschaltetem Abblendlicht im Infotainment im folgenden Menü:

Oder:

Variante der Displaydarstellung einstellen

• Die Taste am Multifunktionslenkrad drücken, um die Variante der Displaydarstellung zu wechseln.

Dargestellte Varianten wählen

• Die Taste am Multifunktionslenkrad halten.
• Den Menüpunkt für die Darstellungsvarianten wählen und bestätigen.

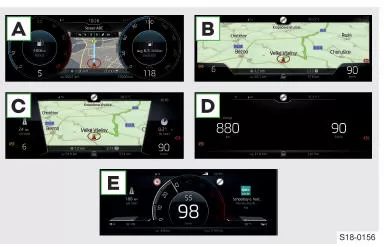

• Eine der folgenden Varianten der Displaydarstellung wählen und bestätigen.

1. Klassische Anzeige
2. Erweiterte Anzeige
3. Moderne Anzeige
4. Grundanzeige
5. Sportliche Anzeige (ausstattungsabhängig)

Anzeige von zusätzlichen Informationen wählen

Die Taste am Multifunktionslenkrad halten.

Eine der folgenden Vorwahl-Optionen wählen und bestätigen (der Umfang der Vorwahl-Optionen ist vom Infotainmenttyp abhängig):

• Auto - Informationen abhängig vom gewählten Fahrmodus
• Classic - Information zum geschalteten Gang sowie zur aktuellen Geschwindigkeit
• Einstellbare Vorwahl-Optionen.

Vorwahl-Option für die Anzeige von zusätzlichen Informationen einstellen

Die Einstellung der Vorwahl-Option für die Anzeige von zusätzlichen Informationen erfolgt im Infotainment im folgenden Menü:

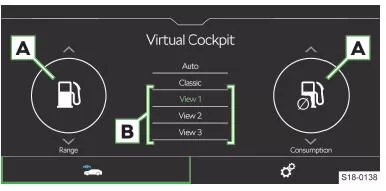

  Menüpunkt für das virtuelle Cockpit

Oder:

  Menüpunkt für das virtuelle Cockpit

• In den Bereichen A die gewünschten zusätzlichen Informationen wählen.
• Die gewünschte Funktionsfläche für die Vorwahl- Option im Bereich B halten, um die Auswahl zu speichern (der Umfang der Vorwahl-Optionen ist vom Infotainmenttyp abhängig).
