DS 7 Crossback: Zubehörbatterien (Hybrid)

Das Hybridsystem verfügt über zwei Zubehörbatterien: eine vorne und eine hinten am Fahrzeug.

Die Batterien enthalten schädliche Substanzen (Schwefelsäure und Blei).

Sie müssen entsprechend den gesetzlichen Vorschriften entsorgt werden und gehören auf keinen Fall in den Hausmüll.

Geben Sie verbrauchte Batterien an einer dafür vorgesehenen Sammelstelle ab.

Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie beginnen.

Arbeiten an der Batterie müssen in einem gut belüfteten Bereich in großem Abstand von offenem Feuer oder Funkenquellen erfolgen, um Explosions- und Brandgefahr auszuschließen.

Waschen Sie sich nach Abschluss der Arbeiten die Hände.

Wenden Sie sich für den Austausch der Batterien an einen Vertreter des Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Zugang zu den Batterien

Vorne

Die Batterie vorne befindet sich unter der Motorhaube.

DS 7 Crossback. Bei einer Panne

Um an den (+) Pol zu gelangen:

► Entriegeln Sie die Motorhaube, indem Sie zunächst den inneren Hebel und dann den äußeren Hebel betätigen.

► Heben Sie die Motorhaube an.

(+) Pol mit Schnellverschluss.

(-) Pol

Der Minuspol der Batterie ist nicht zugänglich; daher befindet sich ein separater Massepunkt in der Nähe der Batterie.

Hinten

Die Batterie hinten befindet sich im Kofferraum.

Um an die Batterie zu gelangen:

DS 7 Crossback. Bei einer Panne

► Heben Sie den Kofferraumboden an.

Pluspol (+), mit einer roten Kunststoffabdeckung geschützt.

Minuspol (-) mit einem schwarzen Schnellverschluss.

Aufladen der Batterie vorne mit einem Batterieladegerät

Um eine optimale Lebensdauer der Batterie vorne zu gewährleisten, ist es wichtig, ihre Ladekapazität auf einem ausreichenden Niveau zu halten.

In bestimmten Fällen kann es erforderlich sein, die Batterie vorne aufzuladen:

  • Wenn Sie das Fahrzeug vorwiegend für kurze Strecken verwenden,
  • Wenn Sie eine mehrwöchige Standzeit für das Fahrzeug planen.

Wenden Sie sich an einen Vertreter des Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Um die Batterie des Fahrzeugs vorne selbst aufzuladen, verwenden Sie nur ein Ladegerät, das mit bleihaltigen Batterien kompatibel ist, die eine Nennspannung von 12 V haben.

Beachten Sie die Anweisungen des Ladegerät-Herstellers.

Vertauschen Sie niemals die Polaritäten.

Es ist nicht notwendig, die Batterie abzuklemmen.

► Schalten Sie die Zündung aus.

► Schalten Sie alle elektrischen Verbraucher aus (Audiosystem, Beleuchtung, Scheibenwischer usw.).

DS 7 Crossback. Bei einer Panne

► Schalten Sie das Ladegerät B aus, bevor Sie die Kabel an die Batterie anschließen, um jeden gefährlichen Funken zu vermeiden.

► Überprüfen Sie den einwandfreien Zustand der Kabel des Ladegeräts.

► Falls das Fahrzeug damit ausgestattet ist, nehmen Sie die Kunststoffabdeckung am Pluspol (+) ab.

► Schließen Sie die Kabel des Ladegeräts B wie folgt an:

  • das rote Pluskabel (+) an den Pluspol (+) der Batterie A,
  • das schwarze Minuskabel (-) an den Massepunkt C des Fahrzeugs.

► Schalten Sie am Ende des Ladevorgangs das Ladegerät B ab, bevor Sie die Kabel von der Batterie A trennen.

Versuchen Sie nie, eine eingefrorene Batterie aufzuladen - Explosionsgefahr! Wenn die Batterie eingefroren ist, lassen Sie diese durch einen Vertreter des Händlernetzes oder eine qualifizierte Fachwerkstatt überprüfen. Hier wird untersucht, ob die inneren Bestandteile der Batterie und das Gehäuse unversehrt sind, da andernfalls giftige und korrosive Säure austreten könnte.

Abklemmen / Wiederanschließen der Batterien

Verfahren zum Abklemmen / Wiederanschließen der Batterien, wenn das Fahrzeug für längere Zeit nicht genutzt wird.

Vor dem Abklemmen der Batterien:

► Schließen Sie alle Öffnungen (Türen, Kofferraum, Fenster, Dach).

► Schalten Sie alle Strom verbrauchenden Vorrichtungen aus (Audiosystem, Scheibenwischer, Beleuchtung, usw.).

► Schalten Sie die Zündung aus und warten Sie, bis die Kontrollleuchte READY erloschen ist.

► Warten Sie mindestens 4 Minuten.

Abklemmen

Niemals die Reihenfolge der Schritte zum Abklemmen umkehren. Es besteht die Gefahr irreparabler Schäden!

► Klemmen Sie den Minuspol (-) der hinteren Batterie mit dem schwarzen Schnellverschluss ab.

DS 7 Crossback. Bei einer Panne

► Klemmen Sie den Pluspol (+) der vorderen Batterie ab, indem Sie die rote Schnellverschlussklemme abklemmen:

  • Heben Sie den Hebel A so weit wie möglich an, um die Klemme B zu lösen.
  • Nehmen Sie die Klemme B ab, indem Sie sie anheben.

Wiederanschließen

Niemals die Reihenfolge der Schritte zum Wiederanschließen umkehren. Es besteht die Gefahr irreparabler Schäden!

DS 7 Crossback. Bei einer Panne

► Schließen Sie den Pluspol (+) der vorderen Batterie wieder an, indem Sie die rote Schnellverschlussklemme wieder anschließen:

  • Heben Sie den Hebel A so weit wie möglich an.
  • Bringen Sie die geöffnete Klemme B am Pluspol (+) an.
  • Drücken Sie die Klemme B bis zum Anschlag nach unten.
  • Senken Sie den Hebel A ab, um die Klemme B zu verriegeln.

► Schießen Sie den Minuspol (-) an der hinteren Batterie mit dem schwarzen Schnellverschluss wieder an.

Nach dem Wiederanschließen

Schalten Sie nach dem Wiederanschließen der Batterie die Zündung ein, und warten Sie 1 Minute, bevor Sie den Motor starten, damit die elektronischen Systeme vollständig initialisiert werden können.

Sollten trotz Beachtung dieser Vorschrift kleinere Störungen auftreten und bestehen bleiben, wenden Sie sich bitte an einen Vertreter des Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Bestimmte Ausstattungen müssen zurückgesetzt werden (lesen Sie dazu den entsprechenden Abschnitt nach):

  • elektronischer Schlüssel,
  • Schiebedach und elektrische Dachjalousie,
  • lektrische Fensterheber,
  • Datum und Uhrzeit,
  • gespeicherte Radiosender.

Fahrzeug abschleppen

Allgemeine Hinweise

Bitte beachten Sie die geltende Gesetzgebung des Landes, in dem Sie fahren.

Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als das des abgeschleppten Fahrzeugs ist.

Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs bleiben und einen gültigen Führerschein haben.

Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologierte Abschleppstange. Die Verwendung von Abschleppseilen oder -gurten ist nicht zulässig.

Das Anfahren des Abschleppfahrzeugs muss schrittweise erfolgen.

Wenn das Fahrzeug bei abgeschaltetem Motor abgeschleppt wird, besteht keine Lenk- und Bremsunterstützung.

In folgenden Situationen müssen Sie einen professionellen Abschleppdienst rufen:

  • Fahrzeugpanne auf einer Autobahn oder Schnellstraße,
  • das Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht entriegelt oder die Feststellbremse nicht gelöst werden,
  • es ist nicht möglich, ein Fahrzeug mit Automatikgetriebe bei laufendem Motor abzuschleppen,
  • Abschleppen auf nur zwei Rädern;
  • Fahrzeug mit Vierradantrieb;
  • es ist keine homologierte Abschleppstange vorhanden.

Hybridfahrzeuge

Vor dem Abschleppen drücken Sie das Bremspedal durch und wählen Sie den Modus N, dann schalten Sie das Hybridsystem aus (Kontrollleuchte READY aus).

Für das Abschleppen Ihres Fahrzeugs unbedingt einen Abschleppdienst mit Flachbett-Abschleppwagen rufen.

Verwenden Sie die Abschleppöse nur, wenn das Fahrzeug stecken geblieben ist, oder zum Sichern des Fahrzeugs zum Abschleppen mit einem Flachbett-Abschleppwagen.

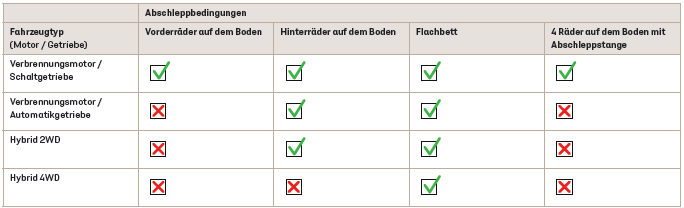

DS 7 Crossback. Bei einer Panne

2WD: Zweiradantrieb
4WD: Allradantrieb

Bei einem Batteriedefekt oder einem Defekt der Feststellbremse, ist es unbedingt erforderlich, einen Abschleppdienst mit Flachbett-Abschleppwagen zu rufen (außer bei Schaltgetriebe).

Zugang zum Werkzeug

DS 7 Crossback. Bei einer Panne

Das Öffnungswerkzeug der Schutzabdeckung hinten ist an der Abschleppöse befestigt.

Weitere Informationen zum Zugriff auf das Bordwekzeug siehe entsprechende Rubrik.

Abschleppen Ihres Fahrzeugs

Zugang zum vorderen Schraubengewinde:

DS 7 Crossback. Bei einer Panne

► Öffnen Sie die Abdeckung durch Druck auf die Ecke oben links.

► Lösen Sie die Abdeckung.

Um abgeschleppt zu werden:

► Schrauben Sie die Abschleppöse bis zum Anschlag ein.

► Montieren Sie die Abschleppstange.

► Schalten Sie das Getriebe in den Leerlauf.

Wenn Sie diesen Hinweis nicht beachten, kann dies zu Beschädigungen bestimmter Komponenten (Bremsen, Getriebe usw.) führen. Außerdem sind die Funktionen des Bremsassistenten beim nächsten Starten des Motors möglicherweise ausgeschaltet.

Automatikgetriebe: Schleppen Sie das Fahrzeug niemals mit den Antriebsrädern auf dem Boden stehend und mit ausgeschaltetem Motor ab.

► Entriegeln Sie die Lenkung und lösen Sie die Feststellbremse.

► Schalten Sie bei beiden Fahrzeugen die Warnblinker ein.

► Fahren Sie vorsichtig an. Fahren Sie insgesamt langsam und nur über eine kurze Strecke.

Abschleppen eines anderen Fahrzeugs

Zugang zum hinteren Schraubengewinde:

DS 7 Crossback. Bei einer Panne

► Lösen Sie die Abdeckung mithilfe des an der Abschleppöse befestigten Werkzeugs.

Um abzuschleppen:

► Schrauben Sie die Abschleppöse bis zum Anschlag ein.

► Montieren Sie die Abschleppstange.

► Schalten Sie bei beiden Fahrzeugen die Warnblinker ein.

► Fahren Sie vorsichtig an. Fahren Sie insgesamt langsam und nur über eine kurze Strecke.
