Skoda Karoq: Parklenkassistenzsysteme. Einparkhilfe Park Pilot

Mit der Einparkhilfe Park Pilot präsentiert der Skoda Karoq (seit 2017) eine clevere Lösung für stressfreies Rangieren in engen Parklücken. Akustische Signale und visuelle Hinweise im Infotainment-System unterstützen den Fahrer zuverlässig beim Einparken und verhindern Kollisionen mit Hindernissen. Besonders im Stadtverkehr wird das Manövrieren dadurch erheblich erleichtert. Darüber hinaus bietet der Skoda Karoq I Gen (seit 2017) mit der Kombination aus Rückfahrkamera und Area View eine Rundumsicht, die das Einparken noch sicherer macht. Dank automatischer Bremsfunktion bei Gefahrensituationen und individueller Einstellungsmöglichkeiten im Infotainment wird der Park Pilot zu einem unverzichtbaren Helfer im Alltag.

Funktionsweise

Wenn ein Hindernis erkannt wird, erscheint im Infotainment ein grafischer Hinweis und es ertönt ein akustisches Signal.

Mit der Verringerung des Abstands zum Hindernis verkürzt sich das Intervall zwischen den Signalen. Bei einem Abstand von weniger als 30 cm zum Hindernis ertönt ein Dauerton.

Wenn der Fahrer nicht auf die Warnung reagiert, löst das System bei einer Geschwindigkeit unter 8 km/h eine automatische Notbremsung aus, um die Aufprallfolgen zu mindern.

Die automatische Bremsung kann im Infotainment aktiviert und deaktiviert werden.

Anzeige

Die erfassten Bereiche sind ausstattungsabhängig unterschiedlich.

1. Fahrweg, der beim aktuellen Lenkeinschlag angesteuert wird

Aus-/Einschalten der akustischen Signale

Einmalige Deaktivierung/Aktivierung der automatischen Bremsung

Wechsel zur Rückfahrkameraanzeige

Systemstörung

Hindernis in einem Abstand von unter 30 cm

Hindernis in einem Abstand von über 30 cm

Hindernis außerhalb des Fahrwegs

Funktionsbedingungen

• Die Fahrgeschwindigkeit ist niedriger als 15 km/h.
• An der Anhängersteckdose ist kein Zubehör angeschlossen.

Einschalten/Ausschalten

Einschalten

• Den Rückwärtsgang einlegen.

Oder:

• Die Taste  drücken.

Automatisches Einschalten bei der Vorwärtsfahrt

Bei der Annäherung an ein Hinderns mit einer Geschwindigkeit von weniger als 10 km/h.

Beim automatischen Einschalten ist keine automatische Bremsung aktiviert.

Ausschalten

• Den Rückwärtsgang herausnehmen.

Oder:

• Die Taste drücken.

Automatisches Ausschalten

Die Fahrgeschwindigkeit ist höher als 15 km/h.

Funktionseinschränkung

Die Warnung vor einem Hindernis muss seitens des Systems z. B. in den folgenden Fällen gar nicht erfolgen oder die Warnung kann fehlerhaft ausgegeben werden:

• Wenn ungünstige Witterungsverhältnisse bestehen.
• Die erfassten Hindernisse bewegen sich.
• Sensorsignale werden von der Oberfläche der Hindernisse nicht reflektiert.
• Es handelt sich um ein kleineres Hindernis, z. B. einen Stein oder eine Säule.

Einstellungen

Die Systemeinstellung erfolgt im Infotainment im folgenden Menü:

Oder:

Problemlösung

Nach dem Einschalten ertönt für 3 s ein akustisches Signal und in der Fahrzeugnähe befindet sich kein Hindernis

• Die Hilfe eines Fachbetriebs in Anspruch nehmen.

Nach dem Einschalten blinkt in der Taste das Symbol

• Die Hilfe eines Fachbetriebs in Anspruch nehmen.

Nach dem Einschalten werden nicht alle abgetasteten Bereiche im Infotainmentbildschirm angezeigt

• Das Fahrzeug einige Meter vorwärts oder rückwärts bewegen.
• Wenn die abgetasteten Bereiche weiterhin nicht angezeigt werden, die Hilfe eines Fachbetriebs in Anspruch nehmen.

Rückfahrkamera

Funktionsweise

Beim Rückwärtsfahren wird im Infotainmentbildschirm der Bereich hinter dem Fahrzeug mit Orientierungslinien angezeigt.

Die Kamera ist mit einer Reinigungsanlage ausgestattet.

Die Reinigung erfolgt automatisch zusammen mit dem Waschen der Heckscheibe.

Orientierungslinien und Funktionsflächen

Orientierungslinien

1. Abstand ungefähr 40 cm
2. Abstand ungefähr 100 cm
3. Abstand ungefähr 200 cm

Der Abstand zwischen den Seitenlinien entspricht ungefähr der Fahrzeugbreite inkl. Außenspiegel.

Funktionsflächen

Ausschalten der Anzeige des Bereichs hinter dem Fahrzeug

Helligkeits-, Kontrast- und Farbeneinstellungen des Bildschirms

Aus-/Einschalten der akustischen Signale der Einparkhilfe

Aus-/Einschalten der Einparkhilfe-Ansicht.

Vollbilddarstellung der Einparkhilfe.

Funktionsbedingungen

• Gepäckraumklappe geschlossen
• Zündung eingeschaltet
• Fahrgeschwindigkeit niedriger als 15 km/h

Bedienung

Einschalten

• Den Rückwärtsgang einlegen.

Ausschalten

• Den Rückwärtsgang herausnehmen.

Einschränkung

Das Kamerabild ist im Unterschied zur Augensicht verzerrt. Die Anzeige nur bedingt verwenden, um den Abstand zu schätzen.

Einige Gegenstände können im Bildschirm möglicherweise nur unzureichend angezeigt werden. Z. B.

schmale Säulen, Maschendrahtzäune, Gitter oder Fahrbahnunebenheiten.

Umgebungsansicht Area View

Verwendungszweck

Die Umgebungsansicht unterstützt den Fahrer beim Einparken und Rangieren durch die Anzeige der Fahrzeugumgebung.

Übersicht

Gesamtansicht

1. 3D-Ansichten:

Draufsicht

Ansicht von schräg oben

Ansicht von der Seite

Gesamtansicht

Durch eine Fingerbewegung über den Bildschirm kann der Blickwinkel verändert werden.

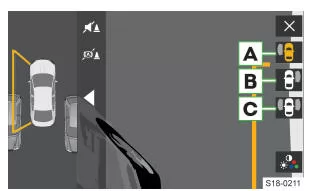

Ansicht der Kamera hinten

1. Modus für Querparken
2. Modus für Längsparken
3. Modus für Heranfahren an einen Anhänger / Abstandsüberwachung
4. Modus für Überwachung des Bereichs hinter dem Fahrzeug (Breitbilddarstellung)

Die Linien zeigen den Fahrweg an, der beim aktuellen Lenkeinschlag angesteuert wird. Der Abstand zwischen den Seitenlinien entspricht ungefähr der Fahrzeugbreite inkl. Außenspiegel.

Modus für Querparken

• Das Fahrzeug vor einer geeigneten Parklücke anhalten.
• Rückwärtsfahren, sodass die gelben Linien in die Parklücke führen.
• Spätestens dann anhalten, wenn die rote Linie die hintere Begrenzung (z. B. Bordstein) berührt.

Modus für Längsparken

• Im Bildschirm den Modus für das Längsparken wählen.
• Das Blinklicht für die Seite, auf der Sie einparken möchten, einschalten.

• Das Fahrzeug so anhalten, dass sich kein Hindernis in der Lücke zwischen den Hilfsboxen A befindet und die hintere Box nicht über die seitliche Begrenzung der Parklücke (z.

  B. Bordstein) hinausreicht.

• Das Lenkrad in die empfohlene Richtung B drehen, bis die rote Farbe der trapezförmigen Umrandung C grün wird.

Das Lenkrad in der eingestellten Stellung halten und rückwärtsfahren.

Das Fahrzeug anhalten, wenn die grüne Linie mit der seitlichen Begrenzung der Parklücke (z. B. Bordstein) übereinander liegt bzw.

wenn  angezeigt wird.

• Gegenlenken, bis die gelbe Fahrbahnlinie die rote Linie für die erforderliche Fahrbahnausrichtung überblendet.
• Das Lenkrad in der eingestellten Stellung halten und rückwärtsfahren.
• Das Fahrzeug in einem sicheren Abstand zum Hindernis bzw. dann anhalten, wenn angezeigt wird.

Modus für Heranfahren an einen Anhänger / Abstandsüberwachung

Im Bildschirm wird der Bereich hinter dem Fahrzeug in der Draufsicht dargestellt.

Bei Fahrzeugen mit werkseitig eingebauter Anhängevorrichtung unterstützt dieser Modus den Fahrer beim Heranfahren des Fahrzeugs an eine Anhängerdeichsel.

Im Bildschirm werden eine Linie für das Heranfahren an die Anhängerdeichsel sowie Linien für die Abstandseinschätzung angezeigt.

Bei Fahrzeugen ohne werkseitig eingebaute Anhängevorrichtung wird im Bildschirm in einem Abstand von ungefähr 40 cm hinter dem Fahrzeug eine Linie für die Überwachung des Abstands zu Hindernissen angezeigt.

Modus für Überwachung hinter dem Fahrzeug

Im Bildschirm wird der Bereich hinter dem Fahrzeug in der Bildschirmdarstellung angezeigt.

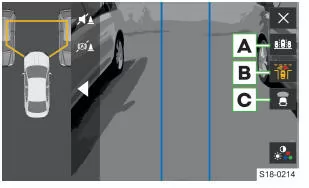

Ansicht der Kamera vorn

1. Modus für Querparken

Die Orientierungslinien dienen zur Abstandseinschätzung sowie zur Anzeige des Fahrwegs, der beim aktuellen Lenkeinschlag angesteuert wird.

2. Modus für Überwachung des Bereichs vor dem Fahrzeug (Breitbilddarstellung) Der Bereich direkt vor dem Fahrzeug wird durch die blauen Linien abgesteckt.
3. Modus für Abstandsüberwachung

Ansicht der seitlichen Kamera

1. Linke Seite
2. Rechte Seite
3. Linke und rechte Seite

Die gelbe Linie wird in einem Abstand von etwa 40 cm zum Fahrzeug eingeblendet.

Funktionsbedingungen

• Die Zündung ist eingeschaltet.
• Die Fahrgeschwindigkeit ist niedriger als 15 km/h.

Bedienung

Einschalten

• Den Rückwärtsgang einlegen.

Oder:

• Die Taste drücken.

Auswahl des Kamerabilds

Die Auswahl des jeweiligen Kamerabilds erfolgt im Infotainment durch Bildschirmberührung im Bereich neben, vor oder hinter der Fahrzeugsilhouette. Der ausgewählte Bereich wird im Bildschirm durch eine gelbe Umrahmung hervorgehoben.

Ausschalten

• Die Taste drücken.

Oder:

• Bei Fahrzeugen mit Automatikgetriebe den Wählhebel in Stellung stellen.

Automatische Abschaltung

Die automatische Systemabschaltung erfolgt bei Vorwärtsfahrt mit einer Geschwindigkeit über 15 km/h.

Einschränkung

Das Kamerabild ist im Unterschied zur Augensicht verzerrt. Die Anzeige nur bedingt verwenden, um den Abstand zu schätzen.

Einige Gegenstände, z. B. schmale Säulen, Maschendrahtzäune, Gitter oder Fahrbahnunebenheiten, können möglicherweise nur unzureichend angezeigt werden.

Gegenstände in unmittelbarer Nähe der Fahrzeugecken können außerhalb des Sichtfelds der Kameras liegen und deshalb möglicherweise nicht im Bildschirm angezeigt werden.

Problemlösung

Nach dem Einschalten blinkt in der Taste das Symbol

• Die Hilfe eines Fachbetriebs in Anspruch nehmen.

Die Einparkhilfe Park Pilot im Skoda Karoq (seit 2017) erleichtert das Manövrieren in engen Parklücken erheblich. Dank akustischer Signale, grafischer Anzeigen und optionaler Rückfahrkamera wird das Risiko von Kollisionen deutlich reduziert. Besonders in der Stadt, wo Parkraum knapp ist, erweist sich dieses System als unverzichtbarer Helfer.

Darüber hinaus steigert die Kombination mit der Umgebungsansicht Area View den Komfort und die Übersichtlichkeit. Fahrer profitieren von einer Rundumsicht, die das Einparken und Rangieren noch sicherer macht. Damit unterstreicht der Skoda Karoq I Gen (seit 2017) seinen Anspruch, ein modernes SUV mit praxisnaher Technik zu sein.

Häufig gestellte Fragen

Wie funktioniert die automatische Bremsung beim Park Pilot?
Das System bremst bei niedrigen Geschwindigkeiten automatisch ab, wenn ein Hindernis erkannt wird, um Schäden zu vermeiden.

Kann die Einparkhilfe im Infotainment deaktiviert werden?
Ja, der Fahrer kann die akustischen Signale und die automatische Bremsung individuell im Menü einstellen.
