DS 7 Crossback: Austausch der Glühlampen

Bei bestimmten Witterungsbedingungen (niedrige Temperatur, Feuchtigkeit) ist es normal, wenn die Streuscheiben der Scheinwerfer und der Heckleuchten von innen beschlagen; die niedergeschlagene Feuchtigkeit verschwindet ein paar Minuten nach dem Einschalten der Beleuchtung.

Die Streuscheiben der Scheinwerfer bestehen aus Polykarbonat mit einer Schutzlackbeschichtung:

  • Verwenden Sie zum Säubern kein trockenes Tuch oder Scheuertuch und auch keine Reinigungs- oder Lösungsmittel.
  • Verwenden Sie einen Schwamm und Seifenwasser oder ein pH-neutrales Produkt.
  • Wenn Sie hartnäckige Verschmutzungen mit Hochdruck reinigen, halten Sie die Spritzdüse nicht für längere Zeit auf die Scheinwerfer, Leuchten und deren Ränder, um eine Beschädigung der Lackschicht und der Dichtungsgummis zu vermeiden.

Vor dem Austauschen von Glühlampen muss die Zündung aus sein und müssen die Scheinwerfer / Leuchten mehrere Minuten lang ausgeschaltet sein. Es besteht die Gefahr schwerer Verbrennungen! Berühren Sie die Lampe nicht mit den bloßen Fingern, verwenden Sie ein faserfreies Tuch zum Anfassen.

Damit die Scheinwerfer nicht beschädigt werden, ist es wichtig, dass nur Glühlampen mit UV-Filter verwendet werden.

Ersetzen Sie eine defekte Glühlampe stets durch eine neue Lampe mit den gleichen Angaben und Eigenschaften. Ersetzen Sie die Glühlampen immer paarweise, um eine ungleichmäßige Ausleuchtung zu vermeiden.

Nach Austausch einer Glühlampe

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Achten Sie beim Wiedereinbau darauf, den Schutzdeckel sorgfältig zu schließen, um die Dichtigkeit der Leuchte zu gewährleisten.

LED-Scheinwerfer und -Leuchten

Je nach Ausführung, handelt es sich um folgende Typen von Scheinwerfern / Leuchten:

  • Full LED-Scheinwerfer
  • Nebelscheinwerfer
  • Zweites Tagfahrlicht
  • Zusätzliche Fahrtrichtungsanzeiger
  • Seitenleuchten
  • Heckleuchteneinheit Heckklappe
  • Dritte Bremsleuchte
  • Kennzeichenleuchten

Zum Austausch dieses Glühlampentyps, wenden Sie sich an das Händlernetz oder an eine qualifizierte Fachwerkstatt.

Berühren Sie die "Full LED"-Scheinwerfer nicht.

Es besteht Stromschlaggefahr!

Frontleuchten

Ausführung mit "Full LED"-Scheinwerfern

DS 7 Crossback. Bei einer Panne

  1. Fahrtrichtungsanzeiger (LED)
  2. Abblendlicht / Fernlicht (LED)
  3. Tagfahrlicht / Standlicht (LED)
  4. Nebelscheinwerfer (LED)
  5. Zusätzliche Leuchten (LED)

Modell mit Halogen- und Xenon-Leuchten

DS 7 Crossback. Bei einer Panne

  1. Abblendlicht / Fernlicht (D5S 25W)
  2. Fahrtrichtungsanzeiger (PY21W)
  3. Zusätzliches Fernlicht (H7)
  4. Tagfahrlicht / Standlicht (LED)
  5. Nebelscheinwerfer (LED)

Motorhaube öffnen / Zugang zu den Glühlampen

Der Motor ist heiß, vorsichtig vorgehen, es besteht Verbrennungsgefahr! Achten Sie darauf, nicht mit Kleidung oder sonstigen Objekten im Kühlerventilator hängen zu bleiben; es besteht Erstickungsgefahr!

DS 7 Crossback. Bei einer Panne

Stromschlaggefahr

Xenon-Lampen (D5S) müssen von einem Vertreter des Händlernetzes oder einer qualifizierten Fachwerkstatt ausgetauscht werden.

Modell mit Halogenleuchten (Hx)

Prüfen Sie zur Gewährleistung guter Leuchtqualität, dass die Lampe korrekt im Gehäuse positioniert ist.

Fahrtrichtungsanzeiger (Blinker)

Schnelles Blinken einer Kontrollleuchte des Fahrtrichtungsanzeigers (links oder rechts) ist ein Hinweis darauf, dass eine der Glühlampen auf der betreffenden Seite einen Defekt aufweist.

DS 7 Crossback. Bei einer Panne

► Entfernen Sie die Schutzabdeckung durch Ziehen der Lasche.

► Drehen Sie die Lampenfassung entgegen dem Uhrzeigersinn.

► Ziehen Sie die Einheit Glühlampe und Lampenfassung nach hinten.

► Tauschen Sie die Glühlampe aus.

Die bernsteinfarbenen Glühlampen müssen durch Glühlampen gleicher Spezifikation und Farbe ersetzt werden.

Zusätzliches Fernlicht

DS 7 Crossback. Bei einer Panne

► Entfernen Sie die Schutzabdeckung durch Ziehen der Lasche.

► Ziehen Sie den Stecker nach hinten; die Glühlampe löst sich vom Reflektor.

► Lösen Sie den Stecker.

► Tauschen Sie die Glühlampe aus.

Heckleuchten

DS 7 Crossback. Bei einer Panne

Hauptleuchten

  1. Bremsleuchten (LED)
  2. Standlicht (LED)
  3. Fahrtrichtungsanzeiger (LED)
  4. Rückfahrscheinwerfer (LED)

Sekundäre Scheinwerfereinheit

  1. Zusätzliche Bremsleuchten / Standleuchten (P21/5W)
  2. Zusätzliche Fahrtrichtungsanzeiger (PY21W)
  3. Nebelleuchten (W16W)

Zugang zur sekundären Scheinwerfereinheit

DS 7 Crossback. Bei einer Panne

Erforderliches Werkzeug: Öffnungswerkzeug für die hintere Schutzabdeckung (Bordwerkzeug) und Torx T30-Schraubendreher (nicht im Lieferumfang enthalten).

DS 7 Crossback. Bei einer Panne

► Haken Sie mithilfe des Öffnungswerkzeugs die Abdeckung der Zugangsklappe am hinteren Schraubengewinde der Abschleppöse aus und ziehen Sie sie anschließend heraus.

DS 7 Crossback. Bei einer Panne

► Führen Sie den Schraubendreherkopf diagonal in die zylindrische Führung ein, bis Sie die Befestigungsschraube der Leuchteneinheit erreichen.

► Lockern Sie die Schraube um etwa 10 Umdrehungen und ziehen Sie die Leuchteneinheit heraus, um sie von der Stoßstange zu lösen.

DS 7 Crossback. Bei einer Panne

► Ziehen Sie den Kabelstrang ab.

DS 7 Crossback. Bei einer Panne

Bei jeder Lampe:

► Drehen Sie die Lampenfassung entgegen dem Uhrzeigersinn um eine Vierteldrehung und entfernen Sie sie.

► Entfernen Sie die Glühlampe, um sie auszutauschen.

Austausch einer Sicherung

Zugang zum Werkzeug

Die Zange zum Abziehen der Sicherungen befindet sich hinter dem Deckel des Sicherungskastens.

Je nach Version:

DS 7 Crossback. Bei einer Panne

► Zum Lösen des Deckels zuerst oben links, dann rechts ziehen.

► Nehmen Sie den Deckel vollständig ab.

► Nehmen Sie die Zange aus ihrer Aufnahme heraus.

DS 7 Crossback. Bei einer Panne

► Öffnen Sie das Handschuhfach.

► Drücken Sie auf den mittleren Griff des Sicherungskastens.

► Senken Sie den Deckel vollständig ab.

► Nehmen Sie die Zange aus ihrer Aufnahme heraus.

Austausch einer Sicherung

Vor dem Austausch einer Sicherung:

► muss die Störungsursache ermittelt und behoben werden,

► müssen alle elektrischen Verbraucher ausgeschaltet werden,

► muss das Fahrzeug stehen und die Zündung ausgeschaltet werden,

► müssen zur Identifizierung der defekten Sicherung die aktuellen Zuordnungstabellen und Schaltpläne zurate gezogen werden.

Beim Austausch einer Sicherung sind folgende Hinweise unbedingt zu beachten:

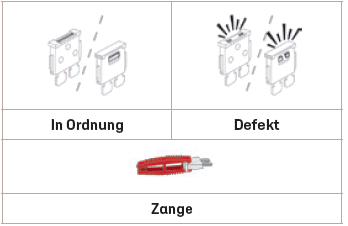

► Benutzen Sie die Spezialzange, um die Sicherung abzuziehen, und überprüfen Sie den Zustand des Sicherungsdrahts.

► Ersetzen Sie die defekte Sicherung immer durch eine Sicherung gleicher Stärke (gleicher Farbe); eine abweichende Stärke kann zu Funktionsstörungen führen. Es besteht Brandgefahr! Sollte der Defekt nach dem Austausch einer Sicherung erneut auftreten, lassen Sie die elektrische Anlage von einem Vertreter des -Händlernetzes oder einer qualifizierten Fachwerkstatt überprüfen.

Die Zuordnungstabellen für die Sicherungen und die entsprechenden Schaltpläne sind bei einem Vertreter des Händlernetzes oder einer qualifizierten Fachwerkstatt erhältlich.

Der Austausch einer nicht in den Zuordnungstabellen aufgelisteten Sicherung kann zu schwerwiegenden Funktionsstörungen am Fahrzeug führen.

Wenden Sie sich an einen Vertreter des Händlernetzes oder an eine qualifizierte Fachwerkstatt.

DS 7 Crossback. Bei einer Panne

Installieren von elektrischem Zubehör

Die elektrische Anlage Ihres Fahrzeugs wurde so konzipiert, dass sie mit der elektrischen Serien- oder Sonderausstattung störungsfrei funktioniert.

Bitte wenden Sie sich an einen Vertreter des Händlernetzes oder an eine qualifizierte Fachwerkstatt, bevor Sie andere elektrische Zubehörteile oder Ausstattungen einbauen.

Für die Behebung von Funktionsstörungen, deren Ursache der Einbau und die Verwendung von elektrischem Zubehör ist, welches nicht vom Hersteller geliefert und empfohlen wird und/oder nicht nach den entsprechenden Richtlinien des Herstellers eingebaut wurde, übernimmt der Hersteller grundsätzlich keine Haftung, leistet keinen Ersatz und erstattet nicht die daraus entstandenen Instandsetzungskosten, insbesondere wenn der Verbrauch aller angeschlossenen Zubehörgeräte mehr als 10 mA beträgt.

Sicherungen im Armaturenbrett

Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (auf der linken Seite).

Um an die Sicherungen zu gelangen, denselben Vorgang befolgen wie beim Zugang auf das Werkzeug zum Austauschen der Sicherungen beschrieben.

Zusätzliche Informationen zum Thema Zugang zum Bordwerkzeug finden Sie im entsprechenden Abschnitt.

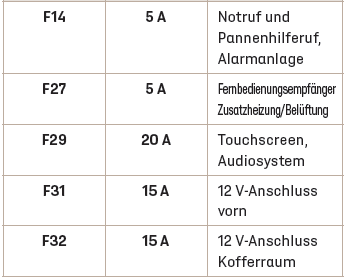

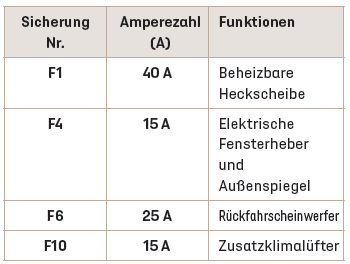

Sicherungstabellen

Sicherungskasten 1

DS 7 Crossback. Bei einer Panne

DS 7 Crossback. Bei einer Panne

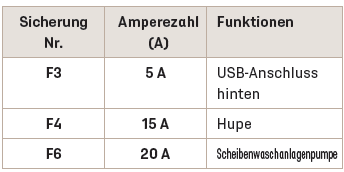

Sicherungskasten 2

DS 7 Crossback. Bei einer Panne

Sicherungen im Motorraum

Der Sicherungskasten befindet sich im Motorraum neben der Batterie.

Zugriff auf die Sicherungen

DS 7 Crossback. Bei einer Panne

► Entriegeln Sie die beiden Riegel A.

► Nehmen Sie den Deckel ab.

► Tauschen Sie die Sicherung aus.

► Schließen Sie nach dem Austausch den Deckel sorgfältig und verriegeln Sie die beiden Riegel A, um die Dichtigkeit des Sicherungskastens zu gewährleisten.
